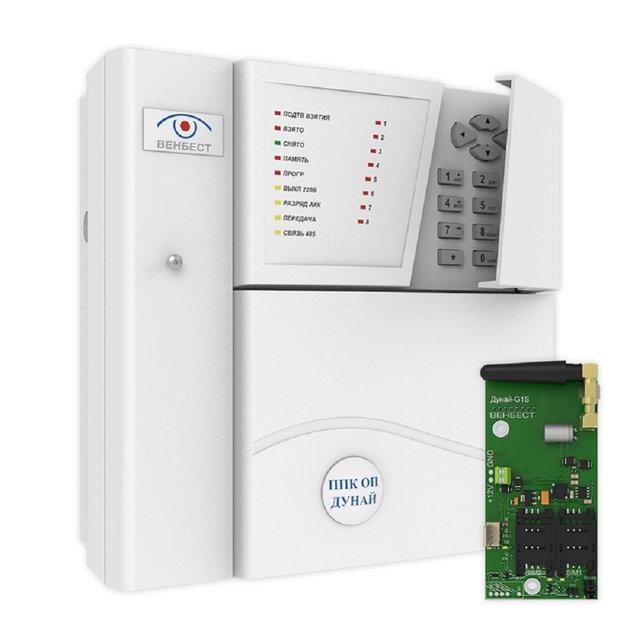

ППК ОП Дунай 8/32 +модуль " Дунай-G1S ФБ (SMS.GPRS)

Найменування показника

Дунай-8/32

Дунай-16/32

1

2

3

1 Інформаційна ємність (кількість підключаються шлейфів):

- мінімальна

- максимальна (з підключенням адаптерів Дунай-АД8 та/або Дунай-АД3)

8

128

16

128

2 Інформативність (перелік повідомлень наведено в таблиці 3) , од., не менше

12

3 Кількість програмованих груп шлейфів

128

4 Кількість шлейфів у групі (визначається типом застосовуваної клавіатури), не більше

8/16/128

5 Максимальна кількість користувачів (ключів доступу) для доступу до управління взяттям/зняттям груп (розмір Pin-коду – від 4 до 8 цифр)*

128

6 Програмований час затримки на вхід/вихід для груп шлейфів, з

від 1 до 256

7 Наявність пам'яті тривог

є

8 Параметри шлейфа:

- опір проводів шлейфу (без опору виносного резистора), Ом

- опір витоку між проводами і кожним проводом і землею, не менше, кОм:

для охоронного шлейфу

для пожежного шлейфу

- опір виносного резистора в ланцюзі шлейфу, кОм

330

20

50

2,7

9 Напруга на контактах в точках підключення шлейфа (при розімкнутому шлейфі), не менше

10

10 Постійний струм в шлейфі, мА

від 1,1 до 2,5

11 Час технічної готовності, не більше, хв

3

Перелік повідомлень

Умови формування

Режими включення індикаторів

1

2

3

1 Тривожні повідомлення:

- тривога (обрив шлейфу)

При збільшенні повного опору шлейфу більше 3,51 кОм в змозі групи "взято під охорону".

Індикатор, що відображає стан шлейфу, блимає з періодом 250 мс (шпаруватість 2) до відновлення шлейфу в "норму", але не менше 1 хв. (на клавіатурі)

Відображається при друку на принтері.

- тривога (КЗ шлейфу)

При зменшенні повного опору шлейфу менше 1,89 кОм в змозі групи "взято під охорону".

-тривога

(ПОЖЕЖА шлейфу)

При спрацюванні пожежного сповіщувача.

-тривога

(НЕСПРАВНІСТЬ шлейфу)

При пошкодженні лінії, в яку входять пожежні сповіщувачі.

-тривога

(НЕСПРАВНІСТЬ ЩПІ)

При несправності лінії живлення активних сповіщувачів (ЛПІ).

- відкрита дверцята

При відкриванні дверцят ППК.

Індикатора немає. Відображається при друку на принтері.

2 Заявочні повідомлення:

- відсутність мережі 220 В

При зникненні напруги електромережі 220 В

Включається індикатор жовтого кольору ВИКЛ 220 В на дверцятах ППК. Відображається при друку на принтері.

- акумулятор розряджений

При зникненні напруги електромережі і зниження напруги на клемах акумулятора до (10,8±0,2) Ст.

Індикатор жовтого кольору РОЗРЯД АКК блимає з періодом 600-800 мс (шпаруватість 2). Відображається при друку на принтері.

При зниженні напруги на клемах акумулятора нижче (10,0±0,2) та відсутності напруги мережі.

Всі індикатори гаснуть. Акумулятор відключається від ППК.

ППК вимкнений.

- обрив шлейфу

При збільшенні повного опору шлейфу більше 3,51 кОм в змозі групи "знятий з охорони".

Індикатор не світиться. На принтер інформація не виводиться.

- закрита дверцята

При закриванні дверцят ППК.

Індикатора немає. Відображається при друку на принтері.

- опір шлейфу менше норми

Повне опір шлейфу менше 1,89 кОм в змозі групи "знятий з охорони"

Индикатор, отображающий состояние шлейфа, включается на 125 мс (период 1с) до восстановления шлейфа в норму или перехода шлейфа в другое состояние (на клавиатуре или адаптере). Отображается при печати на принтере.

3 Служебные извещения:

- снят с охраны

При переходе группы из состояния “взят под охрану” в состояние “снят с охраны”.

Включается индикатор СНЯТО (на клавиатуре или адаптере при просмотре состояния группы).

Отображается при печати на принтере..

- взят под охрану

При переходе группы из состояния “снят с охраны” в состояние “взят под охрану”.

Включается индикатор ВЗЯТ (на клавиатуре или адаптере при просмотре состояния группы). Отображается при печати на принтере.
