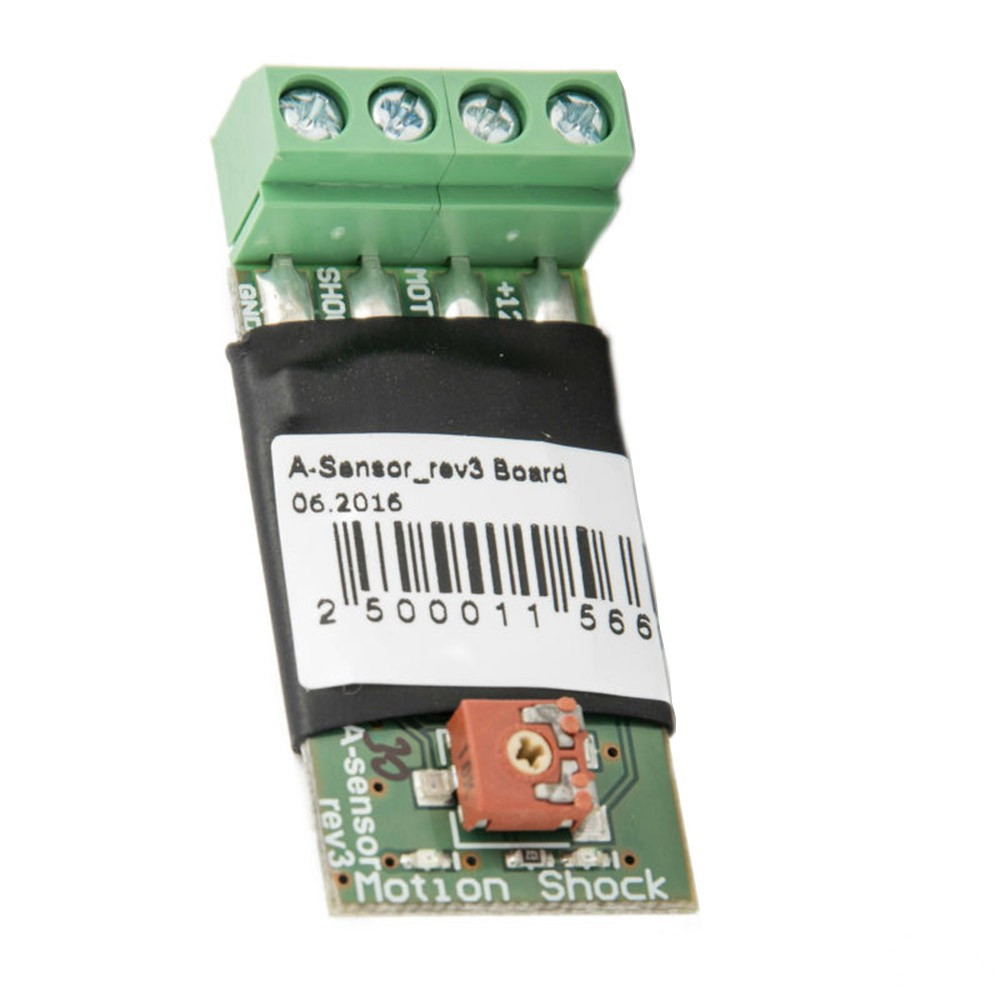

Датчик удару і нахилу Лунь A Sensor

Датчик удару і нахилу Лунь A Sensor

• Призначений для контролю положення об'єкта в просторі і фіксації механічних впливів на нього;
• Чутливість датчика удару плавно регулюється змінним резистором;
• Кількість виходів (зон): 2 (SHOCK (удар) і MOTION (зміщення)) ;
• Тип виходів: нормально замкнутий;
• Мінімальне реєстроване зміни кута нахилу: +/- 5 градусів.

Принцип роботи Датчик нахилу і удару A-sensor призначений для контролю стану об'єкта, на якому він встановлений, в просторі, а також для фіксації механічних впливів на контрольований об'єкт – ударів і т. п. Датчик має регульовану чутливість до вібрації (ударів) і спрацьовує при нахилі на 5 градусів.
Керуюча програма визначає датчика положення в просторі і запам'ятовує його через 5 секунд після включення живлення датчика. Після цього датчик переходить у режим очікування впливів, і при їх виявленні відповідний вихід датчика («SHOCK» (удар) і «MOTION» (зміщення)) з'єднується з клемою GND (переходить в стан «замкнуто»).
Повернення в нормальний стан для виходу «SHOCK» відбувається не пізніше 1 секунди після завершення події. Для виходу «MOTION» повернення в нормальний стан здійснюється тільки після відновлення первинного датчика положення в просторі або відключення живлення датчика.
Для правильної роботи датчик повинен бути жорстко і надійно закріплений на несучих елементах конструкції контрольованого об'єкта. Використання амортизуючих матеріалів та пристроїв при установці датчика не допускається! Рекомендується кріпити датчик з допомогою доданого відрізка двосторонньої клейкої стрічки. Стрічка повинна бути розміщена з зворотної сторони плати датчика і повністю наклеєна як на плату, так і на поверхню контрольованого об'єкта.
На платі датчика встановлені два індикатори – жовтий (MOTION) і зелений (SHOCK). Безперервне світіння кожного з індикаторів вказує на виявлення порушення відповідного типу. При включенні живлення обидва індикатора блимають короткими яскравими спалахами протягом 5 секунд (до запам'ятовування датчика положення в просторі). В черговому режимі при відсутності порушень – індикатори блимають короткими, тьмяним спалахами.

Характеристики

• Кількість виходів (зон): 2;
• Тип виходів: нормально замкнутий;
• Мінімальне реєстроване зміни кута нахилу: +/- 5 градусів;
• Напруга джерела живлення: 10-14 У;
• Струм споживання в черговому режимі: не більше 4 мА.

Комплектація:

• Датчик удару і нахилу Лунь A Sensor - 1 шт.
