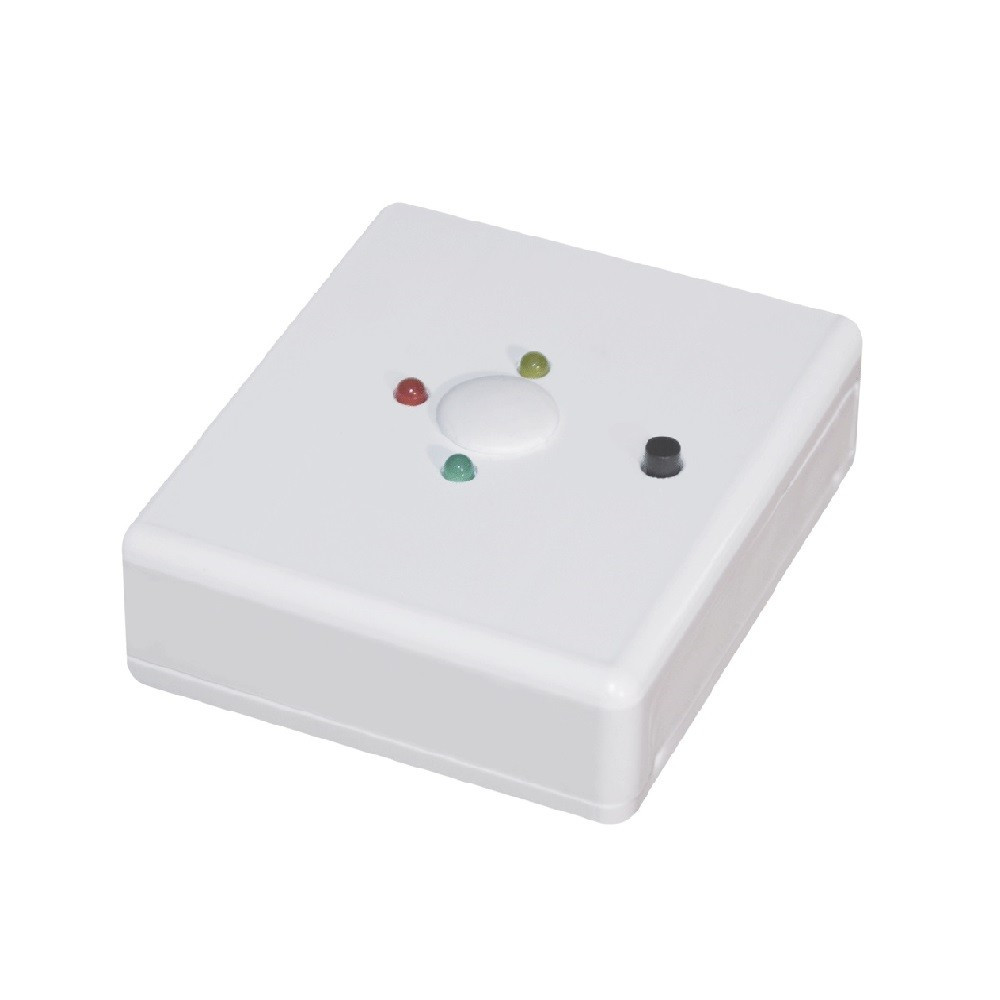

Модуль узгодження шлейфів МУШ-ДЛМ
- Призначений для підключення 2-х дротяного шлейфу сповіщувача пожежного димового лінійного «АРТОН-ДЛ» до четырехпроводным охоронно-пожежних приладів (ППК), а також до пожежних ППК зі знакозмінним харчуванням шлейфу сигналізації;
- Забезпечує формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором червоного кольору при отриманні повідомлення «ПОЖЕЖА» від сповіщувача «АРТОН-ДЛ»;
- Забезпечує індикацію чергового режиму роботи індикатором зеленого кольору;
- Забезпечує формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором жовтого кольору при отриманні сповіщення «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ» при обриві або короткому замиканні в ланцюзі двопровідного шлейфу.
Принцип роботи: Призначений для підключення 2-х дротяного шлейфу сповіщувача пожежного димового лінійного «АРТОН-ДЛ» до четырехпроводным охоронно-пожежних приладів (ППК), а також до пожежних ППК зі знакозмінним харчуванням шлейфа сигналізації. Функції:
- Забезпечує формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором червоного кольору при отриманні повідомлення «ПОЖЕЖА» від сповіщувача «АРТОН-ДЛ»;
- Забезпечує індикацію чергового режиму роботи індикатором зеленого кольору;
- Забезпечує формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором жовтого кольору при отриманні сповіщення «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ» при обриві або короткому замиканні в ланцюзі двопровідного шлейфу;
- Забезпечує формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу при відсутності живлячої напруги 12 В;
- Забезпечує обмеження струму короткого замикання на заданому рівні;
- Дозволяє відключати живлення двопровідного шлейфу з допомогою кнопки «СКИДАННЯ».
Технічні характеристики
- Ток потребления в дежурном режиме: не более 25 мА;
- Габаритные размеры: не более 65?55?20 мм;
- Масса: не более 0,05 кг;
- Наличие индикации дежурного режима: Да;
- Ток потребления в режиме ПОЖАР: не более 40 мА;
- Диапазон входных напряжений: 10.2 – 13.8 В;
- Диапазон выходных напряжений в дежурном режиме: 9.7 – 13.6 В;
- Ток короткого замыкания в цепи двухпроводного шлейфа: не менее 20 мА;
- Сопротивление двухпроводного ШС, при котором модуль формирует извещение «Дежурный режим»:от 1,4 до 2,5 кОм;
- Сопротивление двухпроводного шлейфа, воспринимаемый модулем, как режим «ТРЕВОГА»: от 0 до 1 кОм;
- Кількість пожежних сповіщувачів, підключених в двопровідний ШС: 32.
Комплектація:
- Модуль узгодження шлейфів МУШ-ДЛМ - 1 шт.
- Технічний паспорт виробу - 1 шт.
