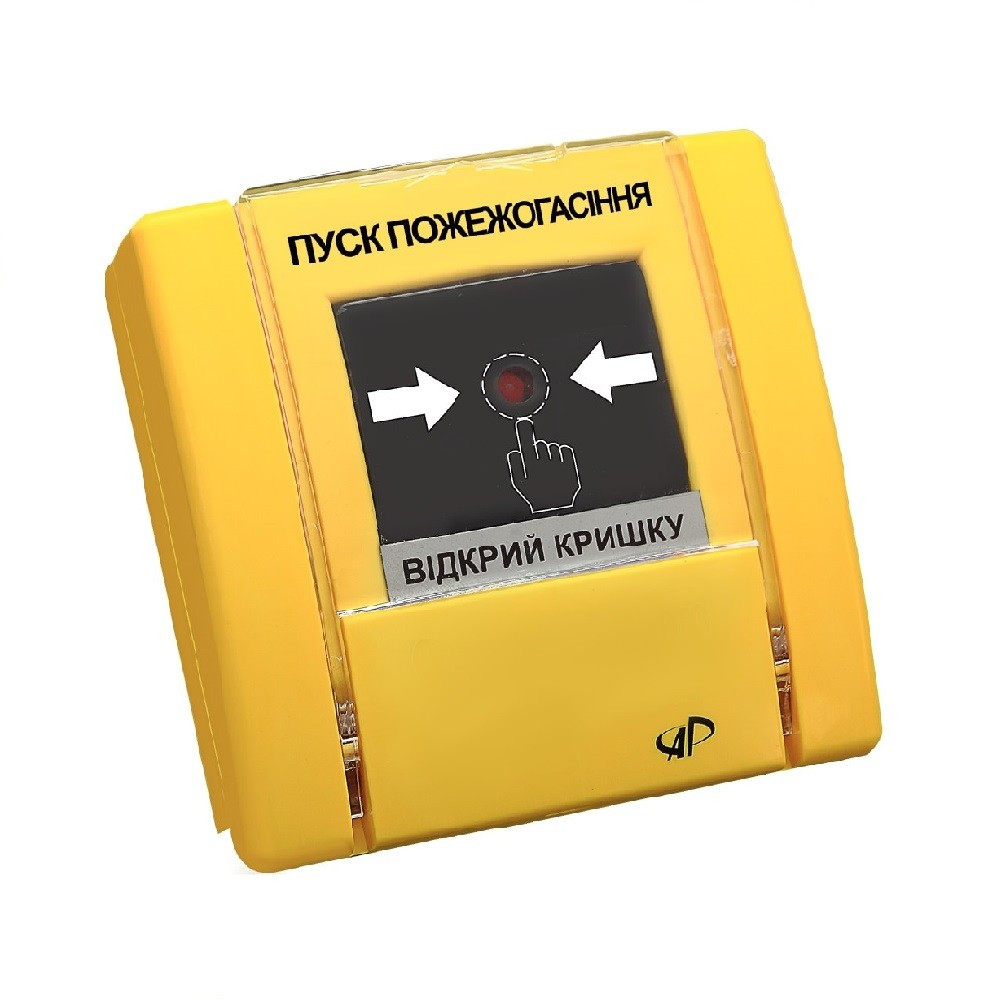

Пуск гасіння РУПД-13-Y-О-М-0
- Призначений для ручного включення режимів в приладах приймально-котрольных пожежних та управління ВЕКТОР-1" та інших;
- РУПД розрахований на безперервну цілодобову роботу із двох або трехпроводному шлейфу пожежної сигналізації з номінальною напругою живлення ШПС 12 В або 24 в
Принцип роботи Пристрій ручного керування пожежогасінням, видаленням диму і інший автоматикою (далі РУПД) являє собою пристрій, призначений для ручного включення режимів в приладах приймально-кнтрольных пожежних та управління ВЕКТОР-1" та інших. РУПД встановлюються в закритих приміщеннях різних будівель і споруд.
РУПД розрахований на безперервну цілодобову роботу із двох або трехпроводному шлейфу пожежної сигналізації (далі ШПС) з номінальною напругою живлення ШПС 12 В або 24 в
РУПД мають індикатор стану – червоний світлодіод, розташований в центрі робочого поля (клавіші). Черговий режим або початковий стан індукується миготливим індикатором, а спрацювання або натискання - світиться постійно.
РУПД можуть мати індикатор режиму (стану) приладу - синій світлодіод, розташований у нижньому лівому куті лицьового боку. Цей індикатор має напис з режимом або станом, що індукується. Харчування цього індикатора здійснюється окремим шлейфом. Технічні характеристики
- Діапазон живлячих напруг: 9 ? 30 В;
- Ток потребления дежурном режиме при максимальном напряжении питания 30В:
- по цепи «-ШПС»: не более 50 мкА;
- по цепи «-24В»: не более 500 мкА; - Ток потребления в режиме «Включено» устанавливается внешним резистором в диапазоне значений: 2 ? 20 мА;
- Внутреннее сопротивление в режиме «Включено» по цепи «ШПС» при токе 20мА: не более 500 Ом;
- Усилие, необходимое для включения устройства (нажатия клавиши): 22,5± 2,5 Н;
- Габаритные размеры: не более 102?102?38 мм;
- Масса: не более 0,12 кг;
- Средний срок службы: не менее 10 лет.
Комплектация:
- Пуск гашения РУПД-13-Y-О-М-0 - 1 шт.
- Технічний паспорт виробу - 1 шт.
