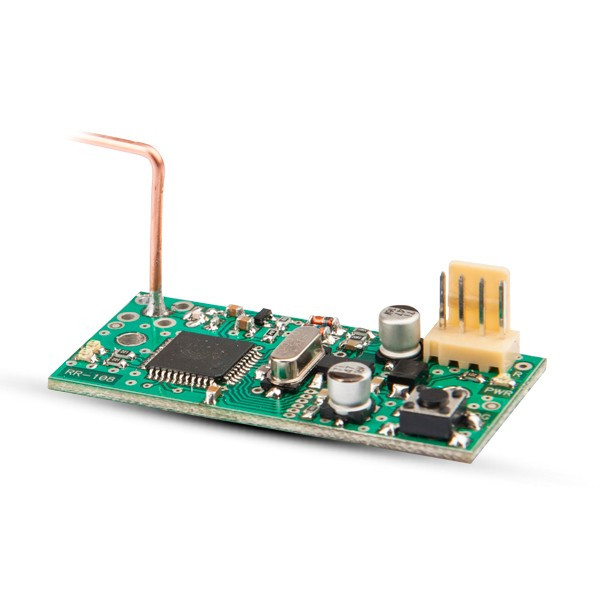

Інтерфейсний приймач Ajax RR-108 для бездротових датчиків
- Ajax RR-108 приймає сигнал від датчиків серії CONQUISTADOR і передає по протоколу UART команди від датчиків на централь;
- Працює з централями: Лунь-11, ОРІОН 16Т32Р;
- Дозволяє яких централу інших виробників приймати і обробляти повідомлення від бездротових датчиків Ajax серії CONQUISTADOR;
- Підтримує до 80 бездротових датчиків;
- Підключення всього по одній шині, не займає провідних зон, не вимагає окремого джерела живлення;
- Спілкування з централлю по протоколу UART за допомогою набору команд;
- Імпульсний блок живлення захищений від впливу ЕМ наведень, забезпечує стабільність роботи і підвищує надійність експлуатації RR-108. У тому числі і при установці поблизу радіоканальних централей;
- Приймач з цифровим синтезатором частоти і кварцовою стабілізацією, максимальна відстань між приймачем передавачем 550 м;
- Антена приймача оптимізована для більш якісного прийому сигналів усередині будівель;
- Екранування плати захищає її елементи від ЕМ наведень;
- Можливість оновлювати прошивку приймача.
Принцип роботи Приймач бездротових датчиків Ajax RR-108 дозволяє інтегрувати
бездротові датчики Ajax серії CONQUISTADOR з централями інших виробників. Ajax RR-108 оснащений радіоканальних приймачем і з'єднується з ППК за допомогою з'єднувального інтерфейсу. При спрацюванні датчика, він відправляє сигнал на приймач, який отримуючи сигнал, обробляє його і по з'єднувальному інтерфейсу передає централі повідомлення, в якому вказані ID датчика, код тривоги, рівень заряду акумулятора, рівень радіосигналу.
Функції та особливості Бездротовий протокол
- Приймач сумісний з усіма датчиками, що працюють по протоколу CONQUISTADOR;
- Передана інформація захищена за допомогою плаваючого коду;
- Максимально відстань між датчиками і приймачем становить 550 м (за умови прямої видимості). Настільки велика дальність досягається за рахунок використання спеціального завадостійкого кодування і приймача з цифровим синтезатором частоти і кварцовою стабілізацією.
Приймач
- Приймач приймає сигнал від радіоканальних датчиків, і, за узгодженою системою команд через UART, передає інформацію про подію централі;
- Антенна приемника оптимизирована и согласована для более качественного приема сигналов внутри зданий;
- Приемник поддерживает обновление прошивки. Новые версии прошивки регулярно появляются на нашем сайте и доступны для бесплатного скачивания. Для того чтобы подключить приемник к компьютеру, Вам понадобится дата-кабель, приобретаемый отдельно;
- В RR-108 используется импульсный блок питания, который защищен от влияния ЭМ наводок, благодаря чему обеспечивает стабильность работы и повышает надежность RR-108. В том числе при установке вблизи радиоканальных централей;
- Для детектування глушіння використовується адаптивний алгоритм, що дозволяє уникнути помилкових спрацьовувань, обумовлених наявністю перешкод у радіоканалі;
- Підтримує монтаж SMA антени для збільшення дальності роботи.
Робота з Лунь-11
- Додавання датчика за допомогою конфігуратора або клавіатури;
- Адресна передача тривоги на ПЦС. Тривога передається із зазначенням датчика, який дав тривогу;
- Передача на ПЦС інформації про розряд батареї конкретного датчика, що дозволяє спростити обслуговування системи.
Можливості інтеграції
- Використання Ajax RR-108 дає можливість інтегрувати бездротові датчики з централлю за допомогою проводового інтерфейсу, а не транзисторних виходів. Інтегрувавши даний приймач зі своєю централлю, Ви зможете відслідковувати не тільки тривоги по зонах, але й тривоги по конкретних датчиків, розряд батарей конкретних датчиків і т. д. І, відповідно, передавати на пульт більш точну інформацію, що дозволить спростити і підвищити якість обслуговування бездротової системи;
- В рабочем режиме приемник функционирует в режиме моста: получив сообщение от приписанного к нему датчика, он передает его по UART на централь, а та передает команду далее на ПЦН;
- Приемник выдает информацию: ID датчика, тревоги от датчиков, вскрытие датчиков, тестовые сигналы от датчиков, уровень заряда батареи в датчике, уровень радиосигнала от датчика;
- Обмен данными с ППК происходит по протоколу UART;
- Питание приемника - 5 В;
- Набор команд приемника позволяет добавлять и удалять датчики, выводить список приписанных датчиков и т. д. С полным описанием команд и инструкциями по интеграции Вы можете ознакомиться в соответствующей инструкции по интеграции.
Итого Новая разработка НПП "Аякс", позволяет значительно расширить возможности ППК. Использование приемника дает возможность спроектировать и настроить охранную систему, обладающую беспрецедентной надежностью, практически неуязвимую для злоумышленников.
Комплектация:
- Интерфейсный приемник Ajax RR-108 для беспроводных датчиков - 1 шт.
- Керівництво по установці і експлуатації - 1 шт.
