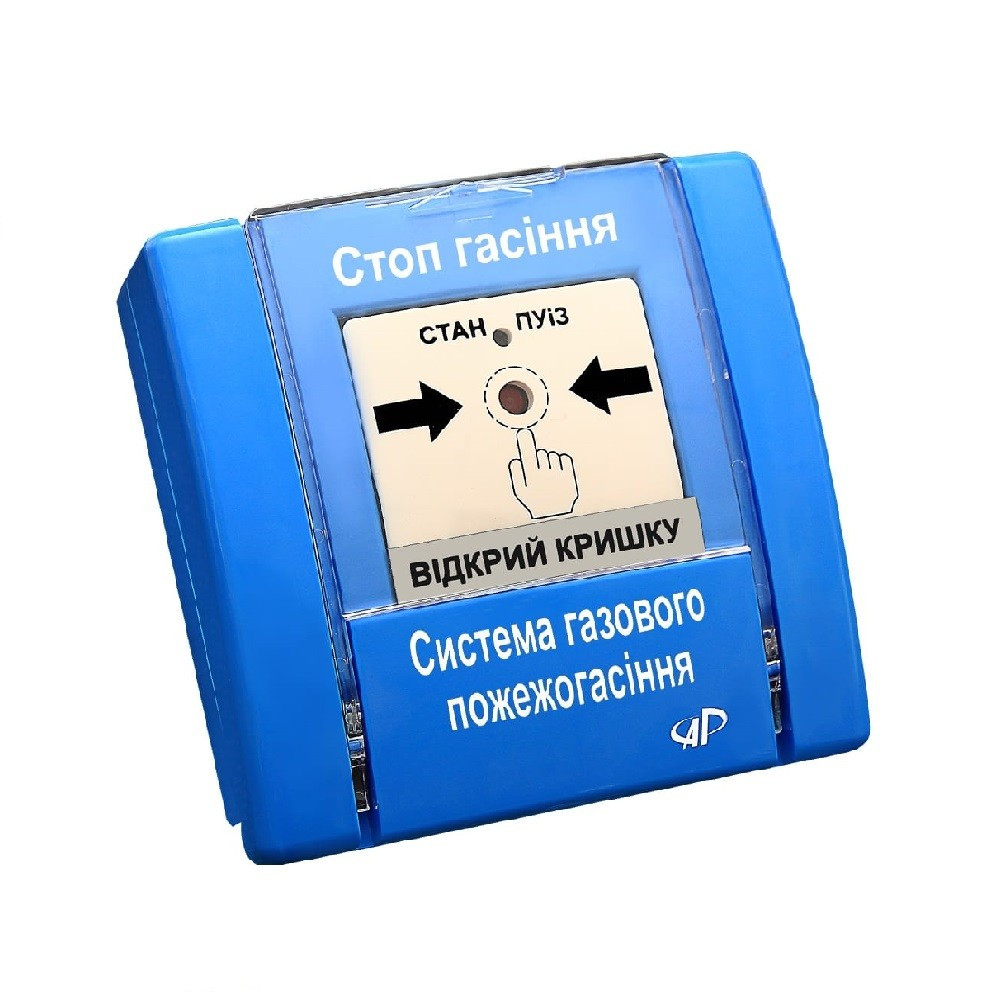

Стоп гасіння РУПД-11-В-О-М-1
- Пристрій ручного управління для пожежогасіння, димовидалення та іншої автоматики;
- Призначений для ручного включення режимів в приладах приймально-контрольних пожежних та управління ВЕКТОР-1" та інших;
- РУПД розрахований на безперервну цілодобову роботу із двох або трехпроводному шлейфу пожежної сигналізації з номінальною напругою живлення ШПС 12 В або 24 в
Принцип работы Устройство ручного управления пожаротушением, дымоудалением и другой автоматикой (далее РУПД) представляет собой устройство, предназначенное для ручного включения режимов в приборах приемо-кнтрольных пожарных и управления ВЕКТОР-1" и других. РУПД устанавливаются в закрытых помещениях различных зданий и сооружений.
РУПД рассчитан на непрерывную круглосуточную работу по двух или трехпроводному шлейфу пожарной сигнализации (далее ШПС) с номинальным напряжением питания ШПС 12 В или 24 В.
РУПД имеют индикатор состояния – красный светодиод, расположенный в центре рабочего поля (клавиши). Дежурный режим или начальное состояние индуцируется мигающим индикатором, а сработка или нажатие - светящимся постоянно.
РУПД могут иметь индикатор режима (состояния) прибора - синий светодиод, расположенный в нижнем левом углу лицевой стороны. Этот индикатор имеет надпись с режимом или состоянием, которое индуцируется. Питание этого индикатора осуществляется отдельным шлейфом. Технические характеристики
- Диапазон питающих напряжений: 9 ? 30 В;
- Ток потребления дежурном режиме при максимальном напряжении питания 30В:
- по цепи «-ШПС»: не более 50 мкА;
- по цепи «-24В»: не более 500 мкА; - Ток потребления в режиме «Включено» устанавливается внешним резистором в диапазоне значений: 2 ? 20 мА;
- Внутреннее сопротивление в режиме «Включено» по цепи «ШПС» при токе 20мА: не более 500 Ом;
- Усилие, необходимое для включения устройства (нажатия клавиши): 22,5± 2,5 Н;
- Габаритные размеры: не более 102?102?38 мм;
- Масса: не более 0,12 кг;
- Средний срок службы: не менее 10 лет.
Комплектация:
- Стоп гашение РУПД-11-В-О-М-1 - 1 шт.
- Технічний паспорт виробу - 1 шт.
