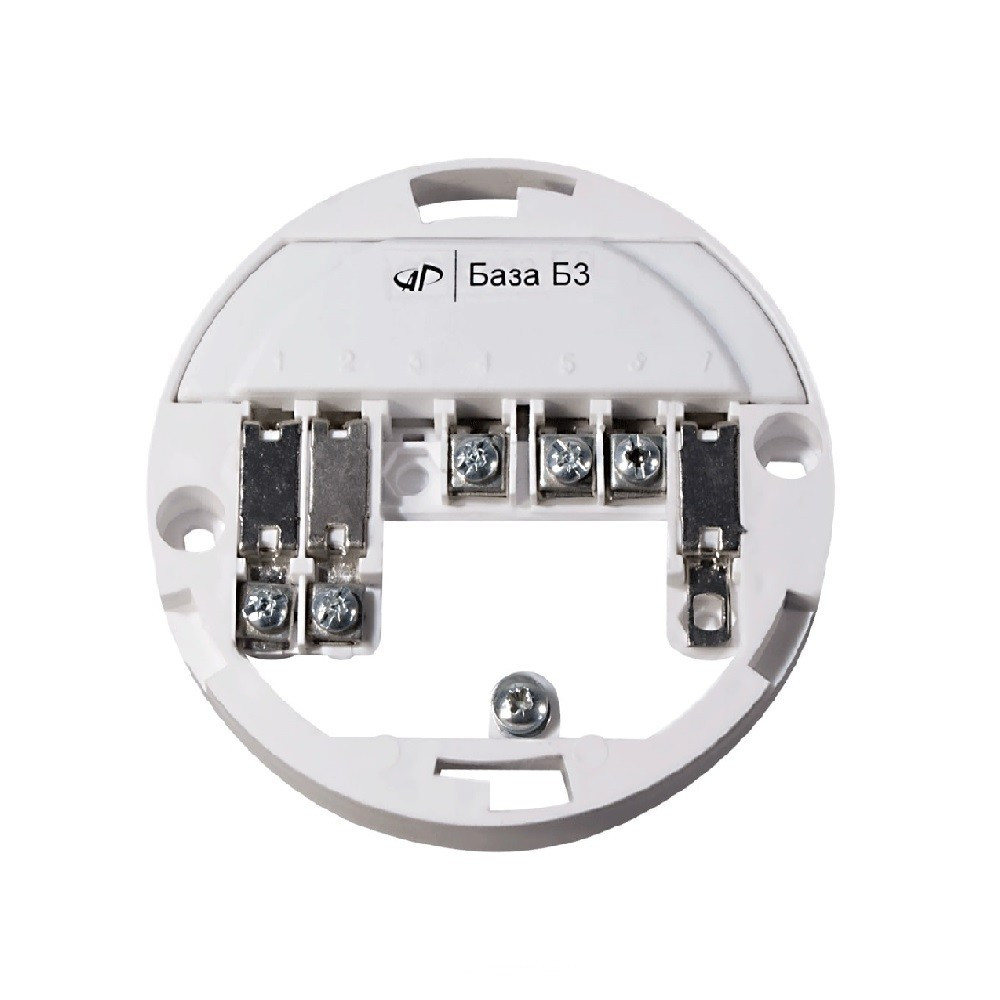

База Артон Б3
- Призначена для підключення сповіщувача СПД-3.10, ІПД-3.10 до чотірьохпровідному ШС;
- Кількість контактів: 7;
- Наявність ВУОС: немає;
- Наявність реле: 1;
- Контакти реле: НР;
- Підключення: 4-дротове.
Принцип роботи База Артон Б3 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до чотірьохпровідному ШС. База Б3 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б3, необхідно наприкінці кожного ШС встановлювати базу Б7 або Б9 (база Б9 з ВУОС). У такому ШС відсутність напруги живлення через обрив або зніманні будь-якого електронного блоку з бази призводить до формування на ППК сповіщення «Несправність» з цього ШС. Особливості:
- Кількість контактів: 7;
- Наявність ВУОС: немає;
- Наявність реле: 1;
- Контакти реле: НР;
- Підключення: 4-дротове.
Реалізація різноманітних функцій СПД 3.10 за допомогою баз:
Технічні характеристики:
- Діапазон живлячих напруг: 12 ± 1,8 В;
- Опір між контактами "1" і "2", при знятому електронному блоці: не більше 200 кОм;
- Опір між контактами "1" і "2", при встановленому електронному блоці: не більше 2 Ом;
- Спосіб формування вихідного сигналу: замиканням контактів реле.
Комплектація:
- База Артон Б3 - 1 шт.
- Технічний паспорт виробу - 1 шт.
