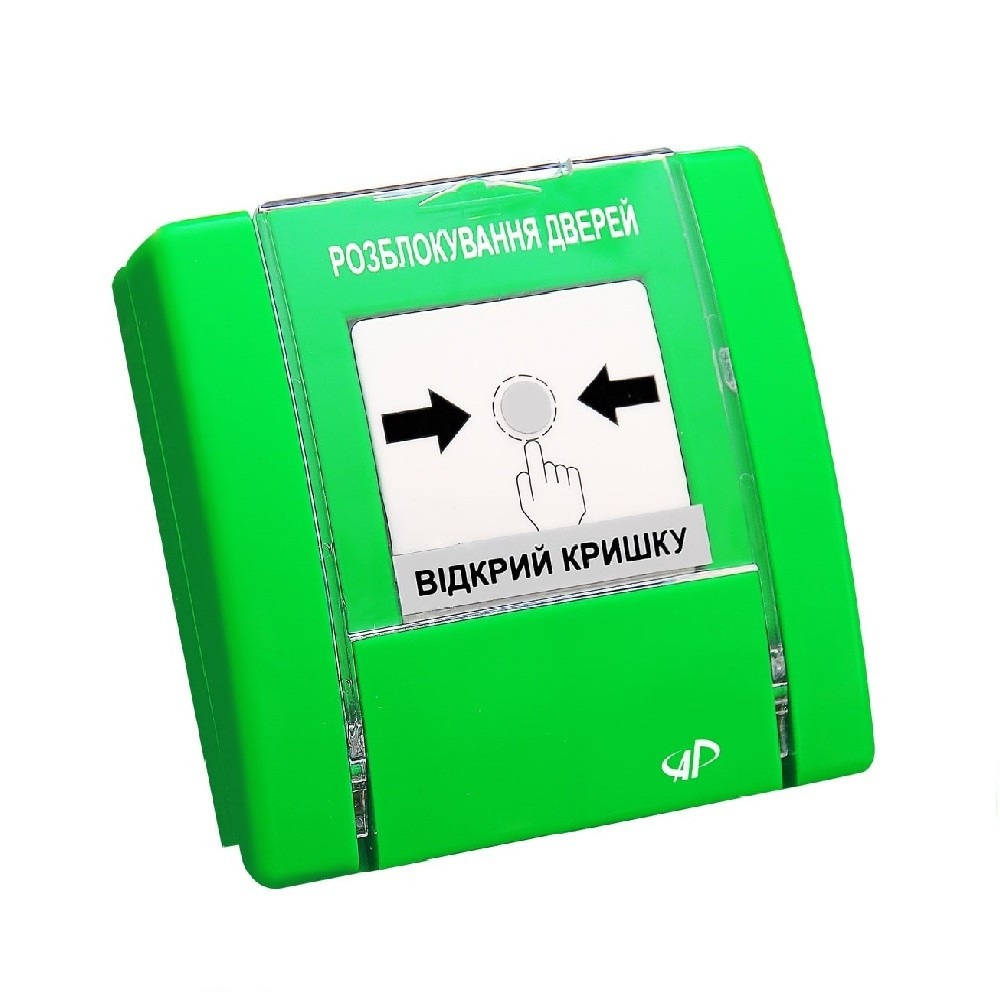

Розблокування дверей РУПД-04-G-C-М-0
- Призначений для ручного включення режимів в приладах приймально-котрольных пожежних та управління ВЕКТОР-1" та інших;
- РУПД розрахований на безперервну цілодобову роботу із двох або трехпроводному шлейфу пожежної сигналізації з номінальною напругою живлення ШПС 12 В або 24 в
Принцип роботи Пристрій ручного керування пожежогасінням, видаленням диму і інший автоматикою (далі РУПД) являє собою пристрій, призначений для ручного включення режимів в приладах приймально-кнтрольных пожежних та управління ВЕКТОР-1" та інших. РУПД встановлюються в закритих приміщеннях різних будівель і споруд.
РУПД розрахований на безперервну цілодобову роботу із двох або трехпроводному шлейфу пожежної сигналізації (далі ШПС) з номінальною напругою живлення ШПС 12 В або 24 в
РУПД мають індикатор стану – червоний світлодіод, розташований в центрі робочого поля (клавіші). Черговий режим або початковий стан індукується миготливим індикатором, а спрацювання або натискання - світиться постійно.
РУПД можуть мати індикатор режиму (стану) приладу - синій світлодіод, розташований у нижньому лівому куті лицьового боку. Цей індикатор має напис з режимом або станом, що індукується. Харчування цього індикатора здійснюється окремим шлейфом. Технічні характеристики
- Діапазон живлячих напруг: 9 ? 30 В;
- Струм споживання в черговому режимі при максимальній напрузі живлення 30В:
- по ланцюгу «-ШПС»: не більше 50 мкА;
- по ланцюгу «-24В»: не більше 500 мкА;
- Струм споживання в режимі «Включено» встановлюється зовнішнім резистором у діапазоні значень: 2 ? 20 мА;
- Внутрішній опір в режимі «Включено» по ланцюгу «ШПС» при струмі 20мА: не більше 500 Ом;
- Зусилля, необхідне для включення пристрою (натискання клавіші): 22,5± 2,5 М;
- Габаритні розміри: не більше 102?102?38 мм;
- Маса: не більше 0,12 кг;
- Середній термін служби не менше 10 років.
Комплектація:
- Розблокування дверей РУПД-04-G-C-М-0 - 1 шт.
-
- Технічний паспорт виробу - 1 шт.
