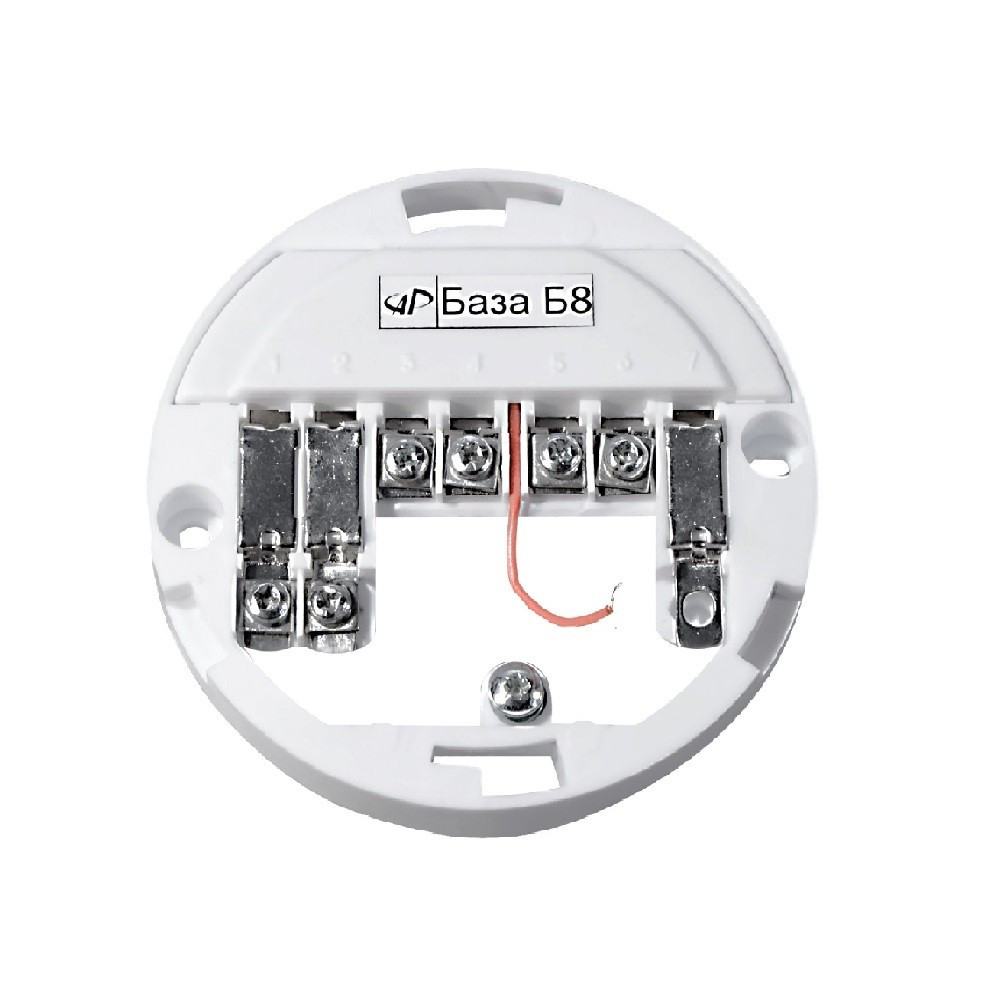

База Артон Б8
- Призначена для підключення сповіщувача СПД-3.10, ІПД-3.10 до чотірьохпровідному ШС;
- Кількість контактів: 9;
- Наявність ВУОС: є;
- Наявність реле: 2;
- Контакти реле: НЗ, НР;
- Підключення: 4-дротове.
Принцип роботи База Артон Б8 призначена для використання в якості кінцевої бази в четырехпроводном ШС спільно з базами Б2 або Б4 (з НЗ контактами). База Б8 формує вихідний сигнал за допомогою контактів основного реле, керує роботою ВУОС і додатково контролює працездатність четырехпроводного ШС. У такому ШС відсутність напруги живлення через обрив або знімання з бази будь-якого блоку електронного призводить до формування на ППК сповіщення «Несправність» з цього ШС. Особливості:
- Кількість контактів: 9;
- Наявність ВУОС: є;
- Наявність реле: 2;
- Контакти реле: НЗ, НР;
- Підключення: 4-дротове.
Реалізація різноманітних функцій СПД 3.10 за допомогою баз:
Технічні характеристики:
- Опір між контактами "1" і "2", при знятому електронному блоці: не більше 200 кОм;
- Опір між контактами "1" і "2", при встановленому електронному блоці: не більше 2 Ом;
- Спосіб формування вихідного сигналу: розмиканням або замиканням контактів реле.
Комплектація:
- База Артон Б8 - 1 шт.
- Технічний паспорт виробу - 1 шт.
