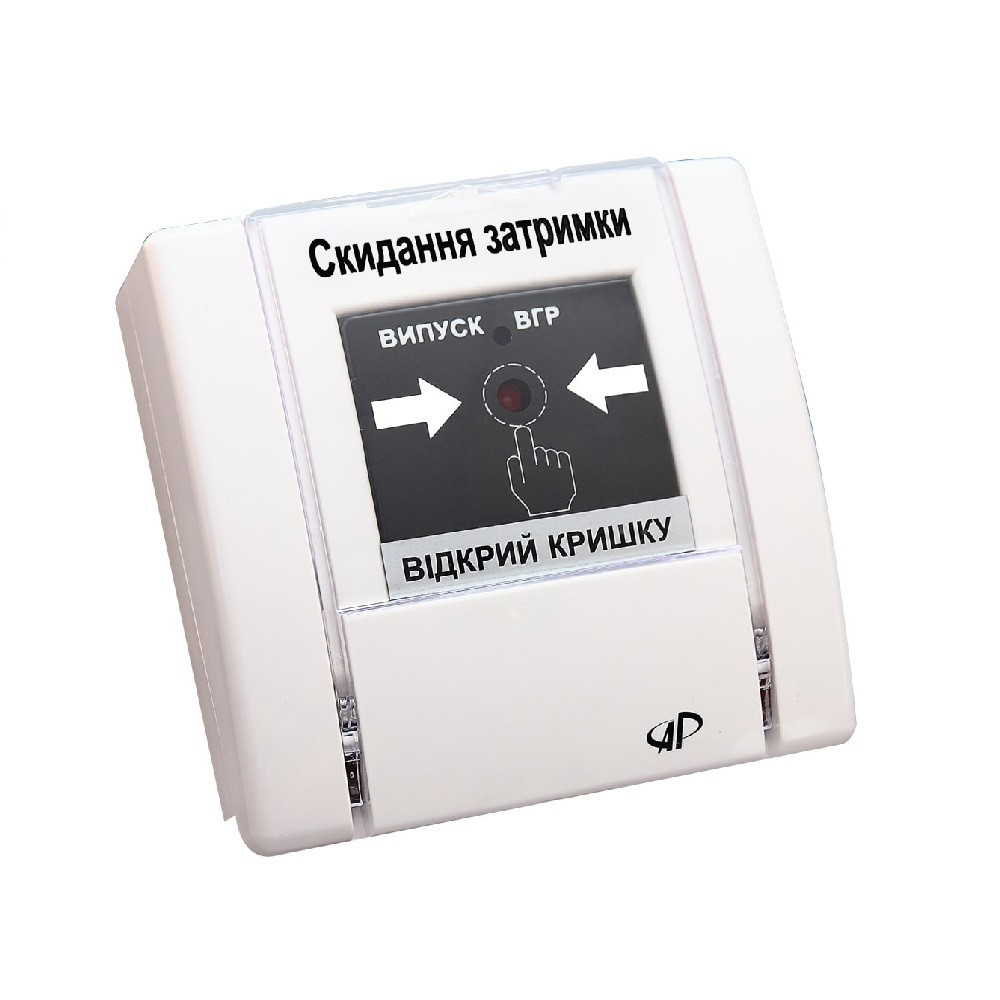

Скидання затримки РУП-10-W-О-N-1
- Пристрій ручного керування для пожежогасіння димовидалення та іншої автоматики;
- Призначений для ручного ввімкнення режимів у приладах приймання-контрольних пожежників і керування ВЕКТОР-1" та інших;
- РУД розрахований на безперервну цілодобову роботу по двох або тридротовому шлейфу пожежної сигналізації з номінальною напругою живлення ШПС 12 В або 24 В.
Принцип роботи Пристрій ручного керування пожежогасінням, димовидаленням та іншою автоматикою (далі PUD) являє собою пристрій, призначений для ручного увімкнення режимів у приладах приймання-кнтрольних пожежників і керування ВЕКТОР-1" та інших. РУД встановлюються в закритих приміщеннях різних будівель і споруд.
РУД розрахований на безперервну цілодобову роботу по двох або тридротовому шлейфу пожежної сигналізації (далі ШПС) з номінальною напругою живлення ШПС 12 В або 24 В.
РУД мають індикатор стану — червоний світлодіод, розташований у центрі робочого поля (клавіші). Дежурний режим або початковий стан індукує миготливий індикатор, а обробка або натискання — постійно світиться.
РУД можуть мати індикатор режиму (становлення) приладу — синій світлодіод, розташований у нижньому лівому кутку лицьового боку. Цей індикатор має напис із режимом або станом, який індулюється. Живлення цього індикатора здійснюється окремим шлейфом. Технічні характеристики
- Діапазон живильної напруги: 9? 30 В;
- Струм споживання чергового режиму за максимальної напруги живлення 30 В:
- за ланцюгом «ШПС»: не більш ніж 50 мкА;
- за ланцюгом «-24 В»: не більш ніж 500 мкА; - Струм споживання в режимі «Ввімкнено» встановлюється зовнішнім резистором у діапазоні значень: 2? 20 мА;
- Внутрішній опір у режимі «Ввімкнено» за ланцюга «ШПС» у разі струму 20 мА: не більш ніж 500 Ом;
- Зусилля, необхідне для увімкнення пристрою (натиснення клавіші): 22,5± 2,5 Н;
- Габаритні розміри: не більш ніж 102?102?38 мм;
- Маса: не більш ніж 0,12 кг;
- Середній термін експлуатації: не менш ніж 10 років.
Комплектація:
- Скидання затримки РУПД-10-W-О-N-1 — 1 шт.
- Технічний паспорт виробу — 1 шт.
