Пристрій грозозахисту УЗВ-01МР для витої пари
- Для використання з симетричними двухпроводными лініями;
- Можливість захистити 1 канал відео;
- Дозволяє захистити обладнання від статичної електрики;
- Використовується для поглинання енергії зовнішніх імпульсів перевантаження;
- Дозволяє підтримувати напругу на заданому рівні;
- Встановлюється в розрив лінії;
- Не вимагає підключення до мережі живлення.
Принцип использования Устройство грозозащиты УЗВ-01МР для

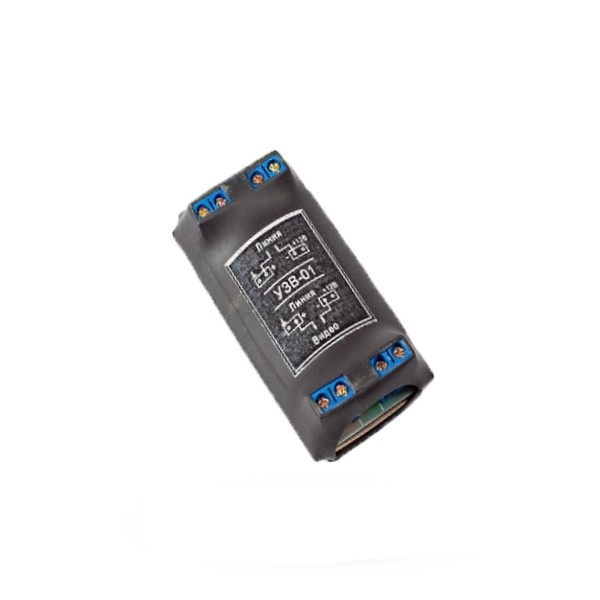

витой пары используется в системах видеонаблюдения, компьютерных сетях и т. д. с целью предотвращения выхода из строя оборудования при воздействии на него мощных электромагнитных полей, импульсных наводок, грозовых разрядов. Возникновение импульсных наводок может быть обусловлено близостью силовых кабелей, смонтированных недалеко от линий передачи видеосигнала, замыкания в расположенных по близости силовых проводах, грозовые разряды и т. д. При этом паразитные выбросы напряжения, достигающие значительных величин, поступают по кабельным линиям на входы-выходы устройств системы видеонаблюдения, что, в конечном итоге, вызывает их выход из строя. УЗВ-01 представляет собой печатную плату, исполненную в термоусадочной трубке. Включение УЗВ-01 в линию осуществляется с помощью винтовых клемников в разрыв кабеля возле устройства подлежащего защите. УЗВ-01 не требует подключения к сети питания.
Функции и особенности
- Использование газоразрядника позволяет выдержать разряд импульсного тока до 40кА;
- Напряжение срабатывания супрессора - 8 В;
- Самовідновлюється запобіжник — 0,1 А;
- Підключення захисного заземлення дозволяє уникнути електричного пробою ланцюгів відеоспостереження і забезпечує захист обслуговуючого персоналу;
- Діапазон робочих частот — 0,05 ~ 6500 кГц;
- Пристрій виконаний у виді друкованої плати в термоусадочній трубці.
- Розміри - 62х28х15 мм.
