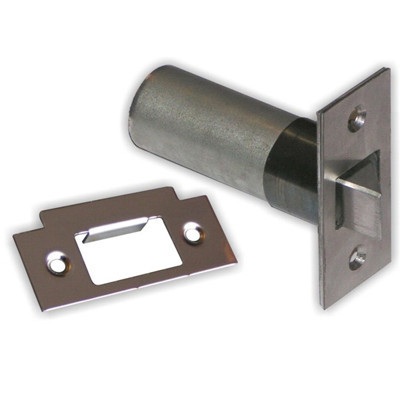

Шериф-3В НЗ – врізний мініатюрний електромеханічний замок, універсальний.
Робочий стан - нормально закритий, сила утримання-300 кг, ригель врізний.
Матеріал корпусу і язичка виконані зі сталі з гальванічним захисним покриттям, а лицьова планка замку з нержавіючої сталі. Механізм призначений для врізний установки в металеві, пластикові або дерев'яні двері.
Використовується для замикання розпашних дверей, воріт і хвірток, що відкриваються як всередину, так і назовні, з можливістю дистанційного відкриття з допомогою контролерів систем контролю та управління доступом (СКУД), аудіо - та відеодомофонів, кодових панелей.
ЩО ТАКЕ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК Електромеханічний замок - замикаючий пристрій з механічним ригелем, відкриття якого проводиться за допомогою електричного живлення, або механічним способом – ключем/кнопкою. ЯК ПРАЦЮЄ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК Для роботи електромеханічного замка Шериф-3В НЗ необхідне джерело живлення і
контролер СКУД. Розблокування нормально закритого замка здійснюється подачею напруги за допомогою контролера СКУД.
Щоб уникнути виходу котушки замку з ладу безперервний час подачі напруги не повинно перевищувати 3 секунд. ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК Шериф-3В НЗ Електромеханічні замки використовуються в якості виконавчих пристроїв в системах контролю та управління доступом (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Шериф-3В НЗ Матеріал корпусу і язичка: сталь з гальванічним захисним покриттям
Матеріал особових планок: нержавіюча сталь
Тип установки: врізний
Робочий стан: нормально закритий
Сила утримання: 300 кг
Живлення: DC 9-14В
Струм споживання (при 12В): 85мА
Робоча температура: від -40° до +30°С
Розміри: 24х59 мм
Вага: 100 г КОМПЛЕКТАЦІЯ Електромеханічна клямка
Запірна планка
Комплект саморізів
Керівництво по експлуатації
Шаблон для розмітки УСТАНОВКА ЕЛЕКТРОМЕХАНІЧНОГО ЗАМКА Шериф-3В НЗ
- Зніміть з липкої стрічки захисну плівку;
- Поєднайте близький до дверної коробки край дверного полотна і лінію згину шаблону;
- Зафіксуйте шаблон, приклеївши його до поверхні дверей;
- На торце дверного полотна наметьте шилом габариты паза и центры крепежных отверстий запорной планки;
- Закройте дверь. Снимите защитную пленку с липкой ленты;
- Натяните шаблон, загните и приклейте его к дверной коробке;
- Придерживая шаблон в местах приклейки к дверной коробке, осторожно откройте дверь и отклейте шаблон от дверного полотна. Не допускайте смещения шаблона относительно дверной коробки;
- Уложите шаблон по дверной коробке и шилом наметьте центры крепежных отверстий и установочного отверстия защёлки;
- Просвердлите отвори діаметром 2-2,5 мм для кріплення саморезов і діаметром 24-25 мм для установки замку;
- Підключити контролер.
СУМІСНІСТЬ Електромеханічний замок Шериф-3В НЗ сумісний з аудіодомофони і відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радиоконтроллерами,
кнопками виходу і іншими пристроями систем
контролю доступу. МОДИФІКАЦІЇ Шериф-3B нормально відкритий
