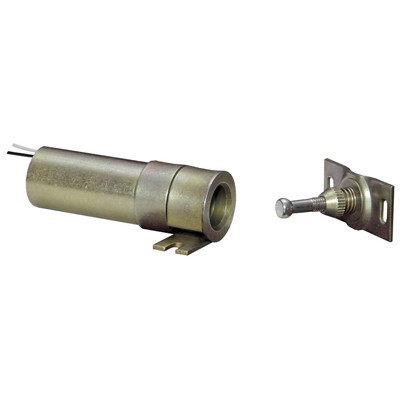

Шериф-4 НЗ – накладний мініатюрний електромеханічний замок з штовхачем, універсальний для установки в торговельну меблі, ящики і шафи.
Робочий стан - нормально закритий, сила утримання-300 кг, початкова статичне зусилля відкривання дверей 0,75 кг, ригель накладної.
При відкритті замок виштовхує («відстрілює») ригель, що призводить до «приоткрыванию» двері.
Замок призначений для обмеження доступу в торгівельну та офісну меблі, осередки камер зберігання, шафи у роздягальні, різного роду ящики та інше обладнання, з можливістю дистанційного відкриття з допомогою контролерів систем контролю та управління доступом (СКУД), аудіо - та відеодомофонів, кодових панелей.
ЩО ТАКЕ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК Електромеханічний замок - замикаючий пристрій з механічним ригелем, відкриття якого проводиться за допомогою електричного живлення, або механічним способом – ключем/кнопкою. ЯК ПРАЦЮЄ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК Для роботи електромеханічного замка Шериф-4 НЗ необхідне джерело живлення і
контролер СКУД. Розблокування нормально закритого замка здійснюється подачею напруги за допомогою контролера СКУД.
Щоб уникнути виходу котушки замку з ладу безперервний час подачі напруги не повинно перевищувати 3 секунд. ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК Шериф-4 НЗ Електромеханічні замки використовуються в якості виконавчих пристроїв в системах контролю та управління доступом (СКУД). Найчастіше встановлюються на меблі, різні контейнери і т. п. обладнання. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Шериф-4 НЗ Тип установки: накладне кріплення
Робочий стан: нормально закритий
Сила утримання: 300 кг
Живлення: DC 9-15В
, Струм споживання (при 12В): 350мА (110mA)
Тривалість імпульсу для відкриття замку: 0,5-3 сек (не нормується)
Інтервал між імпульсами напруги живлення не менше 15 сек (не нормується)
Початкове статичне зусилля відкривання дверей: 0,75 кг
Покриття замку і ригеля: цинк
Розміри: 20х67 мм
Вага: 115 г КОМПЛЕКТАЦІЯ Електромеханічна клямка
Ригель з регулювальної пластиною
Центрування
Комплект кріпильних елементів
Керівництво по експлуатації УСТАНОВКА ЕЛЕКТРОМЕХАНІЧНОГО ЗАМКА Шериф-4 НЗ
- Установить защелку на неподвижной поверхности. Расстояние от внутренней поверхности закрытой дверцы до гайки защелки должно быть 10-11 мм, что гарантирует необходимый свободный ход дверцы в диапазоне 3-4 мм при закрытой защелке. Подключите защелку;
- Вставить в защёлку ригель, предварительно отцентровав шток ригеля и надев центровку. Подать напряжение питания на защелку и убедиться, что ригель вытолкнулся из защелки;
- Снять напряжение с НЗ защёлки. Снять защитную пленку с двустороннего скотча на пластине ригеля и защелкнуть ригель в защелку. Закрыть дверцу и плотно прижать ее к шкафу;
- Подать напряжение на НЗ защёлку, при этом дверца должна приоткрыться. Закрепить ригель на дверце с помощью винтов и самоконтрящихся гаек. Снять центровку. Защелка готова к работе;
- Подключить контроллер.
СОВМЕСТИМОСТЬ Электромеханический замок Шериф-4 НЗ совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем
контроля доступа. МОДИФИКАЦИИ Шериф-4 нормально открытый ОСОБЕННОСТИ:
- Миниатюрные размеры.
- При відкритті замок виштовхує («відстрілює») ригель, що призводить до «приоткрытию» двері.
- Автоматичне коректування положення ригеля при неточності монтажу і провисанні двері в процесі експлуатації.
