1-зонний ППК, вихід на

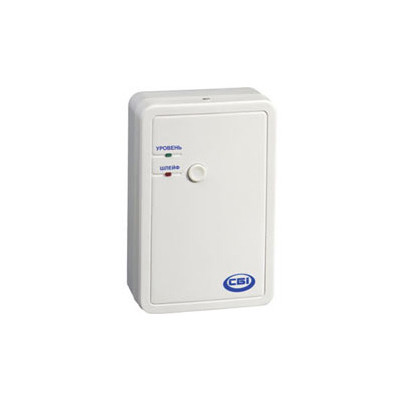

сирену, передача тривожних повідомлень по телефоннной лінії, виходи на ПЦН: Атлас-3; Атлас-3В; під АКБ 1.2 А*ч. Прилад приймально-контрольний охоронно-пожежний, з керуванням від вбудованого перемикача. ППКОП "Атлас-ЗМ" (в подальшому прилад) призначений для прийому сповіщень від охоронних і пожежних сповіщувачів (шлейфів сигналізації) або інших приймально-контрольних приладів, перетворення сигналів, видачі повідомлень для безпосереднього сприймання людиною, подальшої передачі повідомлень на ретранслятор по зайнятій абонентської телефонної лінії на ділянці Об'єкт-АТС, із збереженням в період охорони нормального телефонного зв'язку.
ХАРАКТЕРИСТИКИ
1. Інформативна ємність пристрою (кількість контрольованих шлейфів) – 1.
2. Інформативність (кількість видів сповіщень) пристрою – 3.
3. Види повідомлень: «Харчування», «Тривога», «Черговий режим».
4. Прилад знаходиться в черговому режимі з світіння світлодіода «Шлейф» на лицьовій панелі приладу і виносного світлодіода при сумарному опорі ШС від 2,31 к0м до 4,20к0м.
5. Прилад переходить в режим "Тривога" з миготінням світлодіода «Шлейф» на лицьовій панелі приладу і виносного світлодіода, при:
- сумарний опір ШС менше 2,11к0м і більше 4,40к0м;
- при порушенні цілісності ШС на час більше 70 мс.
6. Режим «Тривога» знімається натисненням перемикача «Шлейф» і відключенням світлодіода «Шлейф» на лицьовій панелі приладу і виносного світлодіода.
7. В черговому режимі прилад видає в телефонну лінію напруга синусоїдальної форми частотою 18±0,15 гц, амплітудою 450 мВ (з можливістю регулювання від 0,1 до 3 амплітудного значення). У режимі "Тривога" дане напруга не видається.
8. Напруга в ШС для живлення сповіщувачів не менше 7, а У режимі холостого ходу не більше 14,2 Ст. Струм в ШС в черговому режимі не менше 2 мА.
9. Тривалість сповіщення "Тривога" не менше 2 секунд або постійно в залежності від режиму використання.
10. Прилад здійснює індикацію наявності електроживлення індикатором зеленого кольору "Харчування" на лицьовій панелі приладу.
11. Тип зв'язку з пультом централізованого спостереження - протокол "Атлас-3"; "Атлас-3В".
12. Струм для живлення сповіщувачів: 180 мА.
13. Можливість встановлення
акумулятора 1,2 Аг/12 Ст.
14. Габаритні розміри: 170х110х57 мм.
15. Маса приладу: 1,0 кг.
