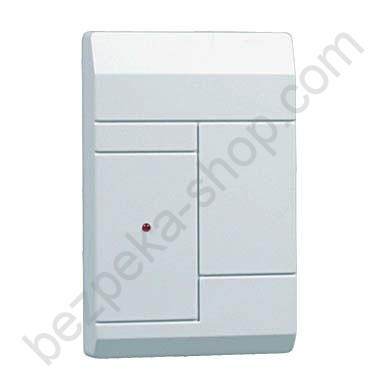

Приймач "RR–2R" входить до складу системи охоронної сигналізації "Риф Ринг-2" і призначений для прийому по радіоканалу сигналів тривоги від переносних і стаціонарних передавачів системи.
У приймачі використовується добре відпрацьована сверхрегенеративная схема на частоту 433,92 МГц зі стабілізацією частоти на ПАР-резонаторі. Типова дальність передачі тривожних радіосигналів в умовах прямої видимості 400-800 м. Реальна дальність передачі залежить від наявності перешкод поширенню радіохвиль, радіоперешкод, типу передавача, напруги живлення батареї носяться передавачів (радіокнопки) і т. п.
З приймачем можуть використовуватися до 100 передавачів, попередньо запрограмованих для роботи з даними приймачем. Програмування полягає в перенесенні серійного номера приймача у флеш-пам'ять передавачів, а також у привласненні передавачів умовних номерів від 00 до 99. Програмування здійснюється за допомогою тимчасово підключається індикаторного пульта-програматора "RR-2P". Унікальний серійний номер приймача (16 біт, 9999 комбінацій) присвоюється йому при виробництві. Прийом сигналів від передавачів, запрограмованих для роботи з іншими приймачами, практично виключений.
При отриманні сигналу від будь-якого з підключених передавачів, вбудоване реле приймача включається на 2 с, після чого автоматично відновлюється. Реле має контакти на перемикання, які зазвичай включаються в шлейфи тривожної сигналізації приймально-контрольного приладу на об'єкті. Одночасно з включенням реле вбудований світлодіод приймача змінює колір світіння з зеленого на червоний.
Сам приймач не дозволяє визначити, з якою радіокнопки була подана тривога, і не має пам'яті тривог, тобто не показує, була тривога чи ні. Якщо необхідно організувати систему адресної передачі тривожних сигналів, то з приймачем слід використовувати пульт "RR–2P", який відображає умовні номери спрацьованих передавачів, має вбудовану звукову тривожну сигналізацію і кнопку ручного скидання тривоги.
Технічні характеристики Інформаційна ємність | 100 передавачів |
Напруга живлення | від 10 до 15 В |
струм споживання | не більше 50 мА |
Параметри релейного виходу: | |
- максимальна напруга при струмі до 100 мА | 1 |
- максимальний струм при напрузі 12 В | 72 В |
Діапазон робочих температур | 3 А |
Габаритні розміри: | |
- без антени | 95 х 95 х 30 мм |
- з антеною | 95 х 250 х 30 мм |
8246
Основні атрибути | |
---|---|
Виробник | Альтоніка |
