Адаптер призначений для управління різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адептер дозволяє узгодити малопотужний пристрій управління (наприклад релейний вихід приладів приймально-контрольних, типу "відкритий колектор") з потужною навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм управління і навантаженням.

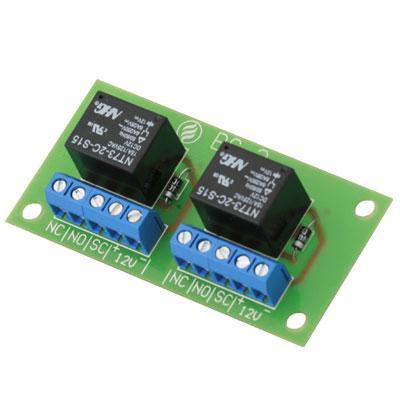

Адаптер містить два незалежних канали виконаних за однією схемою.
Основні параметри:
· використовується реле з однією групою перемикаючих контактів;
· разрешается коммутация электрических нагрузок постоянного и переменного тока;
· напряжение срабатывания реле – 12В;
· ток срабатывания реле, не более – 40 мА;
· максимальный коммутируемый ток:
при активной нагрузке (на постоянном напряжении = 28В) – 12А;
при активной нагрузке (на переменном напряжении = 250В) – 10А;
при индуктивной нагрузке (на постоянном напряжении = 28В) – 4 А;
при индуктивной нагрузке (на переменном напряжении = 120В) – 4А;
· сопротивление электрического контакта, не более – 0,1 Ом;
· обозначения контактов: SC – переключающий контакт;
NC – нормально замкнутий контакт;
NO – нормально розімкнутий контакт;
+12V – контакти обмотки реле.
