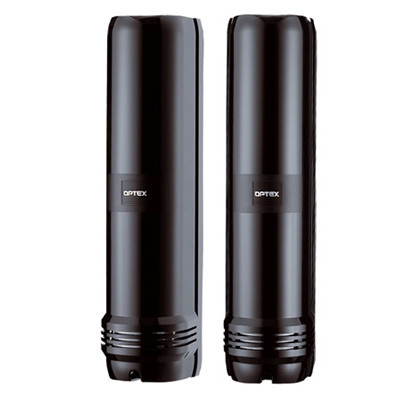

Активні інфрачервоний сповіщувач (ІК променеві бар'єри) OPTEX AX-650TF OPTEX AX-650TF – серія активних фотоелектричних сповіщувачів для захисту протяжних ділянок з дальністю дії до 200 м, Унікальні технології забезпечують широкий набір функцій, які значно спрощують установку і гарантують безвідмовну роботу навіть в самих несприятливих умовах. 4-х канальний вибір частоти променів дозволяє виключити перехресне вплив від сусідніх пар і встановлювати кілька комплектів один над одним для створення багатопроменевого бар'єру. Для підвищення ефективності Ви можете змінювати висоту установки і напрямок променів при використанні універсальних веж. Завдяки вбудованій схемою передачі статусу сигналу установка може бути здійснено однією людиною. Додатковий ІНФРАЧЕРВОНИЙ промінь надсилається передавачем на приймальний блок, дозволяючи визначити точність оптичної установки. Двухлучевая система знижує ймовірність помилкових спрацьовувань, що викликаються птахами або падаючими листям. ЩО ТАКЕ ПРОМЕНЕВИЙ БАР'ЄР
Активні інфрачервоні променеві бар'єри. Такий сповіщувач складається з приймача і передавача. Захищене виконання елементів, що знаходяться в корпусі з термостійкого пластику, дозволяє використовувати сповіщувач в екстремальних кліматичних умовах при зовнішній установці. Сповіщувач реєструє вторгнення тільки при одночасному перетині верхнього і нижнього променів, що захищає систему від помилкових тривог викликаних, наприклад, рухом дрібних домашніх тварин або падаючими листям. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів. ХАРАКТЕРИСТИКИ • Дальність дії у приміщенні: 400м
• Дальність дії на вулиці: 200м
• Макс. дальність: 2000м
• Схема погодної дискваліфікації: н. з./н. о., при падінні енергії променя нижче критичного рівня
• Живлення: 10 – 30 в пост.
• Споживання: 60ма макс.
• Характер променя імпульсний ік:
• Кут налаштування: ±5° верт./±90°гориз.
• Робоча температура: від -35° до +60°с.
• Період переривання: 50 – 500 мсек.
• Вологість: 95% макс.
• Час тривоги: 2 сек.
• Тривожний вихід: н. з. 28 пост., 0.2 а.
• Корпус: ip-54.
• Запровадити: 2800 г (2 пристрої).
ОСНОВНІ ПЕРЕВАГИ OPTEX AX-650TF
- Подвійна імпульсна синхронізація променів
- Дальність дії до 200 м при встановленні на вулиці
- Захист від видимого світла
- Захист від розрядів до 15 кВ
- Схема погодної дискваліфікацію
- Запатентована система передачі статусу налаштування
- Регульоване час переривання променів
- Автоматичне підстроювання чутливості
- Вибір несучої частоти променів (4 канали)
- Знижене енергоспоживання (60 мА макс.)
КОМПЛЕКТАЦІЯ
Інструкція,
датчик OPTEX AX-650TF, комплект для кріплення.
КУПУЮТЬСЯ ДОДАТКОВО -
OPTEX HU-1: Обігрівальний елемент
-
OPTEX BC-1: Задня кришка
-
OPTEX AX-3: Р. подібний
кронштейн - Декоративні вежі.
ВСТАНОВЛЕННЯ СПОВІЩУВАЧА
Активні сповіщувачі створюють охоронний рубіж у вигляді невидимих інфрачервоних променів, перекриття яких на певний час викликає сигнал тривоги. Даний спосіб ефективний для захисту периметрального огорожі при його подолання методом перелаз. Передавач і приймач розміщують по краях зони, що охороняється на невеликій висоті над огорожею (парканом). Порушник, долаючи огородження повинен піднятися над верхнім краєм, тим самим, перекрити промінь своїм тілом і викликати сигнал тривоги. Для запобігання появи помилкових спрацьовувань сповіщувача від птахів і тварин, рекомендується встановлювати приймач і передавач сповіщувач на додатковому кронштейні з виносом місця установки всередину зони, що охороняється. При цьому фактор спрацьовування сповіщувача на тварин і птахів зменшується і одночасно збільшується імовірність виявлення порушника за рахунок труднощі подолання зони виявлення за допомогою підручних засобів. Якщо використовуються кілька комплектів сповіщувачів, то промені передавача одного комплекту не повинні потрапляти в приймач іншого. Послідовність встановлення:
- Відкрутіть фіксуючий гвинт і зніміть верхню кришку;
- Намітьте отвори для установки і просвердлите їх;
- Пропустіть через кабель заздалегідь підготовлений отвір у корпусі сповіщувача (приймачі і передавачі);
- Закріпіть корпус на поверхні установки саморізами, не перетискаючи кабель;
- проюстируйте обладнання(Після установки приймача і передавача, можливо, буде необхідна регулювання кутів повороту / нахилу по горизонталі і вертикалі).
РАЗОМ
Активні інфрачервоні сповіщувачі OPTEX AX-650TF виробництва компанії Optex можуть застосовуватися в системах охоронної сигналізації для виявлення несанкціонованого проникнення людини. А унікальні технології Optex забезпечать надійну і стабільну роботу без помилкових тривог на об'єкті будь-якої складності.
