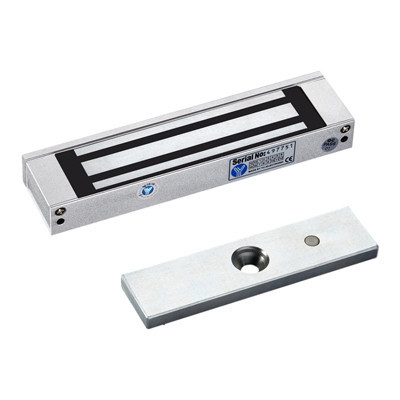

Електромагнітний замок YM-180 для систем контролю доступу

YM-180 – електромагнітний замок накладної з силою утримання до 180 кг на розрив.
Компанія-виробник YLI ELECTRONIC.
Призначений для внутрішньої установки на металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного кутника ABK-180UL).

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагничивает відповідну планку, надійно замикаючи двері. При відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації бавовни при закритті дверей, відповідь на планці передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180
Сила утримання: 180 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V DC24V (перемикається перемичкою на замку)
Споживання: 12V/300mA 24V/150mA
Розміри:
замок: 170х35х20мм;
замок з кріпильною планкою: 170х41.5х20мм;
відповідна планка: 130х33х10мм
КОМПЛЕКТАЦІЯ YM-180
електромагнітний замок з кріпильною планкою
відповідна частина
кріпильний комплект
монтажний стікер з розміткою
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ
ВІДПОВІДНА ПЛАНКА

Наклейте трафарет у місці встановлення відповідної частини на двері;
• З зовнішньої частини дверей просвердлите отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм до внутрішньої сторони дверей для фіксації відповідної планки;
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКУ

• Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

• Підключіть електромагнітний замок до харчування:
(+) до червоного дроту;
(-) до чорного


СУМІСНІСТЬ
Електромагнітний замок YM-180 сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофони і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
МОДИФІКАЦІЇ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180
YM-180 – замок накладної установки
YM-180M – для врізний установки;
YM-180D – подвійний накладної електромагнітний замок для установки на подвійні розсувні двері. Сила утримання кожного з двох магнітів по 180кг.
МОНТАЖНІ АКСЕСУАРИ
Для електромагнітного замка YM-180 доступні наступні додаткові монтажні аксесуари:
ABK-180UL - UL-подібний монтажний куточок для скляних дверей;
AMP-180UL - UL-подібний монтажний куточок для скляних дверей;
ABK-180L - L-подібний монтажний куточок для тонких металевих, дерев'яних або металопластикових дверей;
ABK-180ZL - ZL-подібний монтажний куточок для дерев'яних і металевих дверей, що відкриваються всередину
