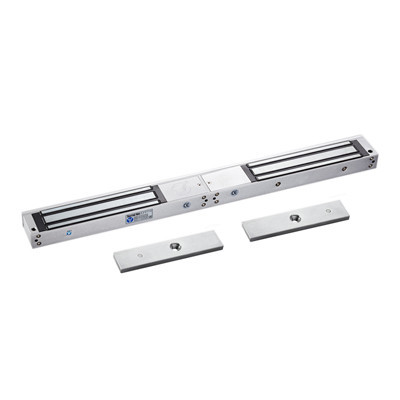

Подвійний електромагнітний замок YM-280D для контролю доступу

YM-280D – накладної електромагнітний замок для двостулкової двері з силою утримання до 280*2 кг на розрив.
Компанія-виробник YLI ELECTRONIC.
Призначений для внутрішньої установки на двостулкові металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного кутника ABK-280UL).
Подивитися принцип роботи, функціонал і монтаж ЕЛЕКТРОМАГНІТНОГО ЗАМКУ на прикладі моделі YM-180 від YLI Electronic


ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280D
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагничивает відповідну планку, надійно замикаючи двері. При відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації бавовни при закритті дверей, відповідь на планці передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280D
Сила утримання: 280*2 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V DC24V (перемикається перемичкою на замку)
Споживання: 12V/500mA*2 24V/250mA*2
Розміри:
замок: 180х38х11мм;
замок з кріпильною планкою: 500х48.5х25мм;
відповідна планка: 180х38х11мм
КОМПЛЕКТАЦІЯ YM-280D
електромагнітний замок з кріпильною планкою
2 відповідних частини
кріпильний комплект
монтажний стікер з розміткою
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ
ВІДПОВІДНА ПЛАНКА

Наклейте трафарет у місці встановлення відповідної частини на кожній стулці дверей;
• З зовнішньої частини дверей просвердлите отвір d=16мм (згідно з інструкцією, але не до кінця!), і два неглибоких отвори d=8мм до внутрішньої сторони дверей для фіксації відповідної планки (Повторіть ті ж дії для другої частини дверей);
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа (Повторіть ті ж дії для другої частини дверей)
ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКУ

• Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

• Підключіть електромагнітний замок до харчування:
(+) до червоного дроту;
(-) до чорного


СУМІСНІСТЬ
Електромагнітний замок YM-280D сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофони і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.

МОДИФІКАЦІЇ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280D

YM-280 – замок накладної установки
YM-280M – для врізний установки;
