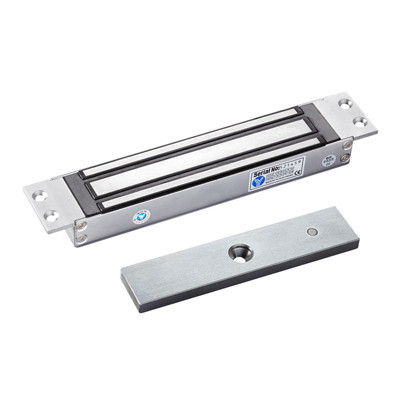

Електромагнітний замок YM-280M для систем контролю доступу

YM-280M – врізний електромагнітний замок з силою утримання до 280 кг на розрив.
Компанія-виробник YLI ELECTRONIC.
Призначений для внутрішньої установки на металеві, пластикові, металопластикові або дерев'яні.
Подивитися принцип роботи, функціонал і монтаж ЕЛЕКТРОМАГНІТНОГО ЗАМКУ на прикладі моделі YM-180 від YLI Electronic


ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280M
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагничивает відповідну планку, надійно замикаючи двері. При відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації бавовни при закритті дверей, відповідь на планці передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280M
Сила утримання: 280 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V DC24V (перемикається перемичкою на замку)
Споживання: 12V/500mA 24V/250mA
Розміри:
замок: 242х42х24.5мм;
відповідна планка: 180х38х11мм
КОМПЛЕКТАЦІЯ YM-280M
електромагнітний замок з кріпильною планкою
відповідна частина
кріпильний комплект
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ
ВІДПОВІДНА ПЛАНКА

• Підготуйте нішу для замку і підведіть провід
• Підключіть провід до замку
• Встановіть замок в нішу і закріпіть шурупами
• Підготуйте нішу в двері для відповідної планки (так щоб в закритому стані відповідна планка знаходилася навпроти замку)
• Закріпіть відповідну планку і зафіксуйте шурупами
ВАЖЛИВО! Не затягуйте сильно центральний болт відповідної планки. Повинен залишатися невеликий люфт, для забезпечення більш щільного прилягання

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
(+) до червоного дроту;
(-) до чорного


СУМІСНІСТЬ
Електромагнітний замок YM-280M сумісний з YM-280 – замок накладної установки
YM-280M – для врізний установки;
YM-280D – подвійний накладної електромагнітний замок для установки на подвійні розсувні двері. Сила утримання кожного з двох магнітів по 280кг.
