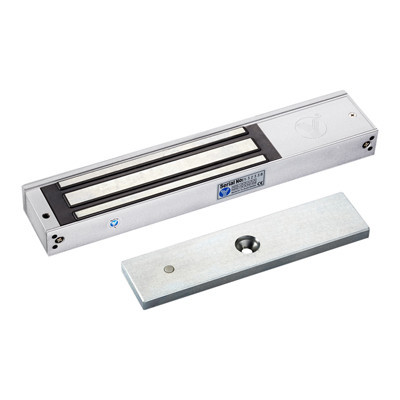

Електромагнітний замок YM-350 для контролю доступу

YM-350 – електромагнітний замок накладної з силою утримання до 350 кг на розрив.
Компанія-виробник YLI ELECTRONIC.
Призначений для внутрішньої установки на металеві, пластикові, металопластикові, дерев'яні двері.
Подивитися принцип роботи, функціонал і монтаж ЕЛЕКТРОМАГНІТНОГО ЗАМКУ на прикладі моделі YM-180 від YLI Electronic


ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітному взаємодії. Складається з корпусу з електромагнітом і у відповідь планки з металу з високою магнітною проникністю.
ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-350
Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагничивает відповідну планку, надійно замикаючи двері. При відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації бавовни при закритті дверей, відповідь на планці передбачена гумова прокладка.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК
Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-350
Сила утримання: 350 кг
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V DC24V (перемикається перемичкою на замку)
Споживання: 12V/480mA 24V/240mA
Розміри:
замок: 190х45х11мм;
замок з кріпильною планкою: 285х55х27.5мм;
відповідна планка: 190х45х11мм
КОМПЛЕКТАЦІЯ YM-350
електромагнітний замок з кріпильною планкою
відповідна частина
кріпильний комплект
монтажний стікер з розміткою
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ
ВІДПОВІДНА ПЛАНКА

Наклейте трафарет у місці встановлення відповідної частини на двері;
• З зовнішньої частини дверей просвердлите отвір (згідно з інструкцією, але не до кінця!), і два неглибоких отвори в внутрішньої сторони дверей для фіксації відповідної планки;
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї виберіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не дуже затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного примагничивания до замку.

КРІПИЛЬНА ПЛАНКА ЗАМКУ

• Закріпіть кріпильну планку електромагнітного замку у верхньому куті коробки, використовуючи саморізи з комплекту

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) з допомогою маленького шестигранного ключа

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

• Підключіть електромагнітний замок до харчування:
(+) до червоного дроту;
(-) до чорного


СУМІСНІСТЬ
Електромагнітний замок YM-350 сумісний з ABK-350UL - UL-подібний монтажний куточок для скляних дверей;
ABK-350L - L-подібний монтажний куточок для тонких металевих, дерев'яних або металопластикових дверей;
ABK-350ZL - ZL-подібний монтажний куточок для дерев'яних і металевих дверей, що відкриваються всередину
