Ригельний замок YB-600C(LED) врізний для системи контролю доступу

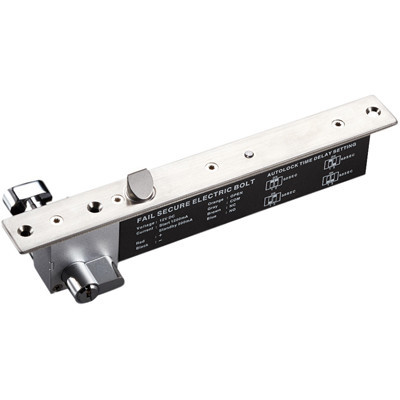

YB-600C LED – врізний электроригельный замок для системи контролю доступу, глибина врізання личинки 48мм.
Компанія-виробник YLI ELECTRONIC.

Электроригельный замок призначений для внутрішньої установки як в дверну коробку (раму), так і в саму двері. Підходить для металевих, пластикових, металопластикових і дерев'яних.

Оснащений вбудованим таймером затримки закривання 0 36 або 9 сек. (перемикається перемичками на замку). А також вбудованим LED індикацією відкриття/закриття дверей.

ЩО ТАКЕ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК Электроригельный замок – пристрій для замикання дверей, управління яким відбувається за допомогою ел.харчування. Запирання дверей здійснюється висувним ригелем (металевий стержень), що входять у відповідну частину. ЯК ПРАЦЮЄ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК YB-600C LED Під час закриття дверей, вбудований в замок геркон реагує на магніт у відповідь планки, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться в закритому стані (ригель висунутий).
Відкривається замок керуючим контактом (помаранчевий провід). ДЕ ВИКОРИСТОВУЄТЬСЯ ЭЛЕКТРОРИГЕЛЬНЫЙ ЗАМОК В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-600C LED • Тип замку: электроригельный
• Тип монтажу: врізний
• Таймер затримки: 0 36 9 сек.
• Виходи: NO/NC/COM
• Без харчування: закритий
• Живлення: 12V
• Споживання: 1200мА (робочий) 200мА (режим очікування)
• Розміри:

• замок: 260x30x48 (мм)
• відповідна планка: 100х25х3мм
• ригель: діаметр 16 мм, довжина 16 мм (косою)

• Вбудований індикатор стану двері
• Двері автоматично закривається, якщо не була відкрита протягом 5 секунд КОМПЛЕКТАЦІЯ электроригельный замок
накладка на замок
відповідна планка
монтажний комплект
кріплення накладки для порожнистої металевої коробки
інструкція
ключовий циліндр, ключі(5шт.), накладка на циліндр. УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-600C LED Налаштуйте таймер затримки (перемикається перемичками на замку);
Постинаєте нішу в дверній коробці/двері за розміром замку і у відповідь планки, після чого встановіть замок врівень з поверхнею; *для установки замку в порожню металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту Прикладіть накладку на замок і зафіксуйте шурупами;
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою повинно бути не більше 8 мм
Згідно інструкції підключення, приєднайте электроригельный замок YB-600C LED до харчування та керуючим пристроями системи контролю доступу СУМІСНІСТЬ Электроригельный замок YB-600C LED сумісний з кодовими клавіатурами, зчитувачами, радиоконтроллерами, кнопками виходу, з аудіодомофони і відеодомофонами усіх типів або іншими пристроями систем контролю доступу. ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії та особливостями электроригельных замків можна тут.

А також пропонуємо переглянути відео по установці, на прикладі электроригельного замку YB-600C LED
