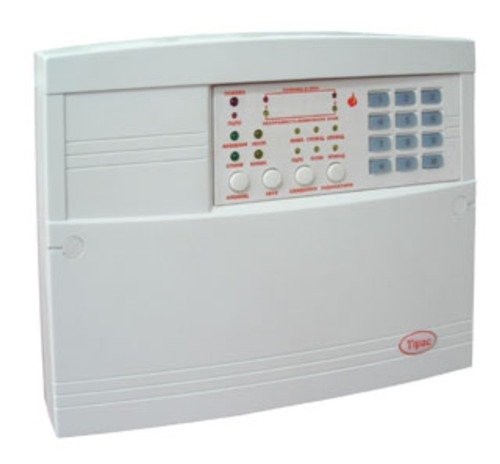

ППК Тірас 4П Прилад приймально-контрольний пожежний

ППК Тірас 4 Прилад приймально-контрольний пожарныйю.Прилад призначений для безперервної цілодобової роботи в складі систем пожежної сигналізації

Технічний опис

— кількість шлейфів сигналізації: 4;
— напруга в шлейфі сигналізації: 12В;
— тип зв'язку з пультом централізованого спостереження: контакти реле;
— струм для живлення сповіщувача: 350 мА;
— струм для живлення сирени: 350 мА;
— струм заряду акумулятора: 350 мА;
— режим «Пожежа» при спрацюванні двох датчиків, при спрацюванні одного —режим «Аварія»;
— три реле керують: вентиляцією, АСПТ і повідомленням на ПЦС;
— можливо програмно реалізувати для трьох шлейфів розділене управління АСПТ;
— можливість встановлення акумулятора 7 Ач/12В;
— габаритні розміри: 300х215х80 мм;
— маса: 2,7 кг

ППКП «Тірас-4П» розроблений відповідно до вимог ДСТУ
EN54-2, EN54-4.
ППКП «Тірас-4П» призначений для:
приймання сигналів від підключених у систему сповіщувачів;
визначення відповідності отриманих сигналів режиму пожежної тривоги;
індикація будь-якого стану пожежної тривоги звуковими та візуальними пристроями;
індикація місця небезпеки;
моніторингу правильного функціонування системи та видавання попередження звуковими та візуальними сигналами про будь-які несправності (наприклад, про коротке замикання, обрив у лінії або несправність джерела живлення);
для передачі сигналу про пожежну тривогу: на звукові чи світлові пожежні оповіщувачі, через пристрій передавання сигналу про пожежу до організації по боротьбі з пожежами, через пожежний пристрій керування автоматичними пристроями протипожежної захисту до автоматичних пристроїв пожежогасіння.
ППКП має наступні виходи.
«ПППН» — вихід реле для передачі повідомлень про несправності, і повної відсутності живлення приладу — на МРЛ.
«ПЦПС» — вихід реле для передачі сповіщення про режим пожежної тривоги — на МРЛ.
«ЖСП.» — керований вихід для живлення сповіщувачів. Керується кнопкою «Скидання». Має контроль справності.
«ВВІВ.» — вихід для підключення сповіщувачів. Керується кнопкою «Оповіщ.». Має контроль справності.
На модулях релейних виходів (МРЛ):
РЕЛ1, РЕЛ2 — додаткові реле для передачі сигналів на АСПЗ, (МРЛ-2) або відключення вентиляції (МРЛ-2.1).
Прилад має з'єднувач для підключення модуля цифрового автодозвона (МЦА), який працює в протоколах 20BPS, Ademco Express, Contact-ID. Настройка конфігурації комунікатора та ППКП здійснюється з клавіатури приладу.
Примітки.
1. АСПЗ — автоматические системы противопожарной защиты (устройства пожаротушения).
2. МРЛ и МЦА не входят в комплект поставки прибора, и заказываются отдельно.
Основные технические характеристики входов и выходов:
Информационная емкость (количество зон), ед. — 4,
Максимальное количество извещателей в зоне, ед. — 32,
Величина тока для питания извещателей, А, не больше — 1,
Величина тока по выходу «+12В», А, не больше — 1,
Величина тока через контакты «ОПОВ.» (при питании оповещателей от внешнего источника питания), А, не больше — 1,5,
Напряжение питания зон в дежурном режиме, В — 8,8-12,6
Опір проводів зон, Ом, не більше — 220
Час реакції на сполох, сек., не більше — 2
В залежності від виконання блоку релейного розширення (МРЛ-2 чи МРЛ-2.1) електричні параметри виходів будуть змінюватися.
