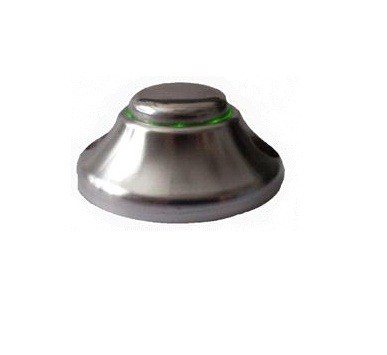

Кнопка виходу JSB-Kn21 антивандальна, накладного монтажу.
Технічні характеристики:
комутована напруга – 36 В;
комутований струм – 2 А;
харчування підсвічування – 12 В;
ресурс при роботі на навантаження 2А – мінімум 1000000 комутацій.
Схема підключення:
жовтий, білий – комутовані контакти;
червоний – харчування підсвічування;
чорний – загальний підсвічування.
При роботі на індуктивне навантаження (електромеханічний замок) необхідно використовувати додатковий захисний діод, розрахований на струм більше 2 А (наприклад, 1N5400), який підключається паралельно висновків замку катодом до “+» джерела живлення.
